Hydraulické válce
Přímočaré hydromotory (hydraulické válce) jsou zařízení, která přeměňují energii tlakové kapaliny na přímočarý pohyb. Tyto hydromotory se využívají v různých průmyslových aplikacích, kde je potřeba vysoká síla a přesnost při lineárním pohybu.
Existuje několik základních typů přímočarých hydromotorů, které se liší konstrukcí a způsobem použití:
- Jednočinné: Tlak kapaliny působí pouze na jednu stranu pístu, zatímco návrat do výchozí polohy je zajištěn pružinou nebo vnějším zatížením.
- Dvoučinné: Tlak kapaliny působí střídavě na obě strany pístu, což umožňuje plnou kontrolu nad pohybem pístu v obou směrech.
- Teleskopické: Skládají se z několika vnitřních válců, které se vysouvají a zasouvají jako teleskop, což umožňuje delší zdvih při kompaktní konstrukci.
Typizované hydraulické válce

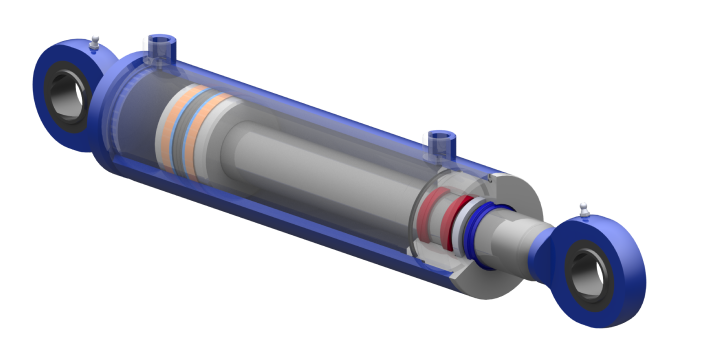

Dvojčinný hydraulický válec - WHV
Přímočarý hydromotor WHV je dvojčinný hydraulický válec svařovaného provedení, který je navržen pro maximální pracovní tlak do 250 bar. Dvojčinný hydraulický válec využívá tlak kapaliny k pohybu pístu v obou směrech – při vysunutí i zasunutí.

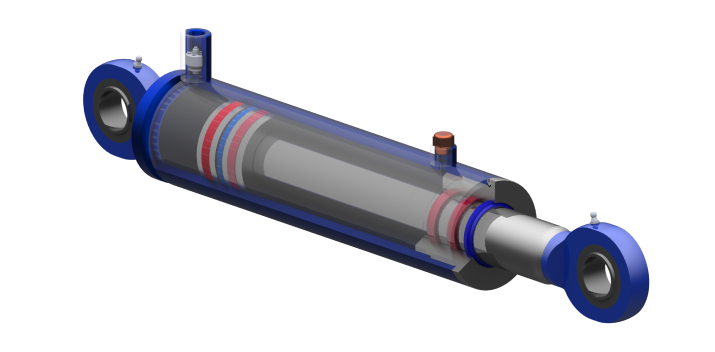

Jednočinný hydraulický válec WHVJ
Přímočarý hydromotor WHVJ je jednočinný hydraulický válec svařovaného provedení, který je navržen pro maximální pracovní tlak do 250 bar. Jednočinný hydraulický válec využívá tlak kapaliny k pohybu pístu pouze v jednom směru.

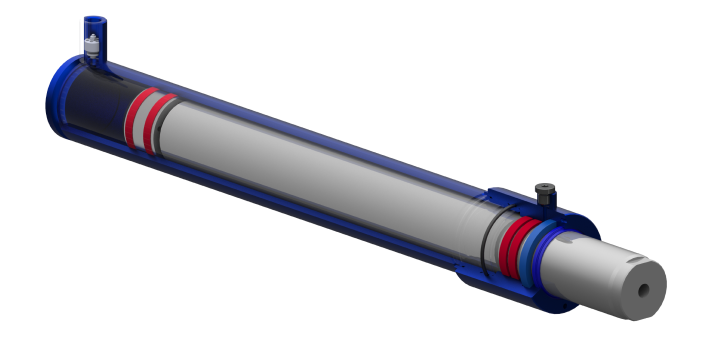

Jednočinný hydraulický plunžr - WHVP
Přímočarý hydromotor WHVP je jednočinný plunžr svařovaného provedení, navržený pro maximální pracovní tlak do 250 bar. Jednočinný plunžr využívá tlak kapaliny k pohybu pístní tyče pouze v jednom směru – při vysunutí.
Dvojčinný hydraulický válec s tlumením - WHVT
Přímočarý hydromotor WHVT je dvojčinný hydraulický válec svařovaného provedení s tlumením rychlosti výsuvu v koncových polohách. Maximální pracovní tlak do 250 bar. Dvojčinný hydraulický válec využívá tlak kapaliny k pohybu pístu v obou směrech – při vysunutí i zasunutí.
Speciální aplikace

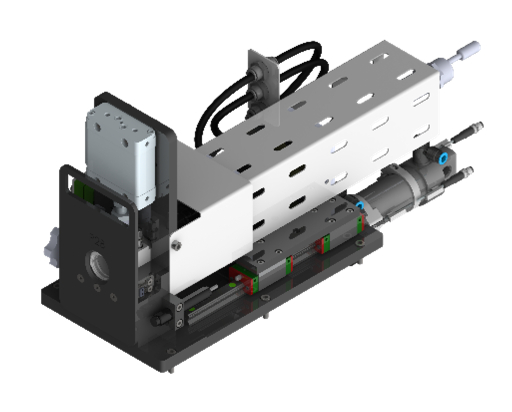

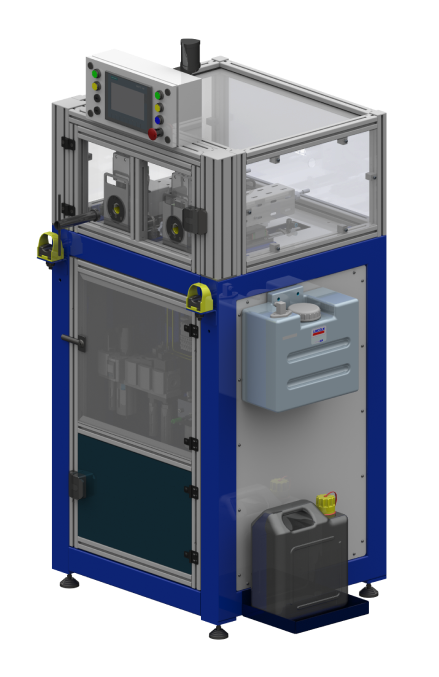

Kalibrace nízkotlakých hadic (klimatice, chlazení baterie, …)
Pracoviště kalibrace hadic se skládá ze spodního svařovaného rámu, horního rámu ITEM a dvou nahřívacích pracovišť. Horní rám je uzavřen a krytován plexisklem. Na horní hraně rámu je umístěn ovládací panel se signalizací: připraven (bílá), provoz (zelená), porucha (červená), pro každou pozici zvlášť. Panel také obsahuje tlačítko nouzového zastavení stroje.
Princip funkce
Obsluha vloží kalibrovanou hadici do naváděcího otvoru. Přítomnost hadice je detekována dvojitým snímačem, který po detekci automaticky sevře pneumatickou čelist a spustí cyklus stroje. Automatický pracovní cyklus se skládá z těchto částí: nahřátí trnu, zasunutí, prodleva, vychlazení stlačeným vzduchem, vysunutí trnu a uvolnění čelistí. Teplota trnu je nastavitelná v PLC stroje v rozsahu 30 – 150°C.
Přímočaré hydromotory nacházejí široké uplatnění v mnoha průmyslových odvětvích:
Stavební stroje
Přímočaré hydromotory se používají v bagrech, nakladačích a dalších stavebních strojích pro manipulaci s těžkými břemeny a přesné polohování.
Automobilový průmysl
V montážních linkách a robotických systémech pro přesné umisťování a manipulaci s komponenty.
Letecký průmysl
Pro ovládání klapek a podvozkových systémů letadel.
Zemědělství
V zemědělských strojích, jako jsou traktory a kombajny, pro ovládání nástrojů a příslušenství.
